LED-Flächenleuchten mit Diffusionsfolie tunen

Mit unzureichendem Diffusor sind die einzelnen LED-Elemente in spiegelnden Objektbereichen deutlich sichtbar. [Foto: MediaNord]

Mit montierter Diffusionsfolie LeeLux 400 wird der Reflex etwas gemindert und die LEDs sind nicht mehr sichtbar. [Foto: MediaNord]

Auch wenn die einzelnen LEDs nicht klar definierbar sind, so ist die Reflektion dennoch ziemlich unruhig. [Foto: MediaNord]

Auch bei diesem Beispiel wird das Aussehen der Reflexion sehr homogen. [Foto: MediaNord]

Auch wenn wir uns in dieser “do it yourself” Anleitung speziell auf das Lumen Panel 900 Bi-Color von Rollei beziehen, ist das Vorgehen bei allen Flächenleuchten mit optional montierbarer Diffusorscheibe anwendbar und muss gegebenenfalls nur in Details angepasst werden.

Die Folie

Für dieses Projekt haben wir uns für die 400 LeeLux Folie entschieden, da sie einen sehr starken Diffusionsgrad hat. Die Folie hat eine Farbtemperatur von 6.774 Kelvin, was der Tageslicht-Farbtemperatur der nördlichen Hemisphäre entspricht. Das bedeutet allerdings nicht, dass die Folie die Farbtemperatur des Leuchtmittels ändert. Die Folie lässt das gesamte Spektrum des Tageslichts passieren, ohne sich dabei um dessen Temperatur zu scheren. Da die Folie für eine starke Diffusion sorgt, reduziert sie allerdings die abgegebene Lichtmenge. Bei der 400 LeeLux Folie sind es 1,5 Blendenstufen, was einer 0,44-fachen Absorption entspricht. Die Folie „klaut“ der Leuchte also Licht. Die LeeLux 400 Folie ist in verschiedenen Zuschnittsgrößen hier im digitalkamera.de-Shop zu finden.

Werkzeug

Als Werkzeug brauchen Sie nichts weiter als einen weichen Bleistift oder einen wasserlöslichen Folienstift mit kleiner Spitze sowie eine scharfe Schere oder eine rasiermesserscharfe Bastelklinge. Eine sehr dünne Stricknadel oder ein kleiner "Körner" aus der Metallbau-Werkzeugkiste können ebenfalls helfen. Wenn Sie eine gute Lochzange besitzen sollten, dann ist diese ein echtes Luxuswerkzeug.

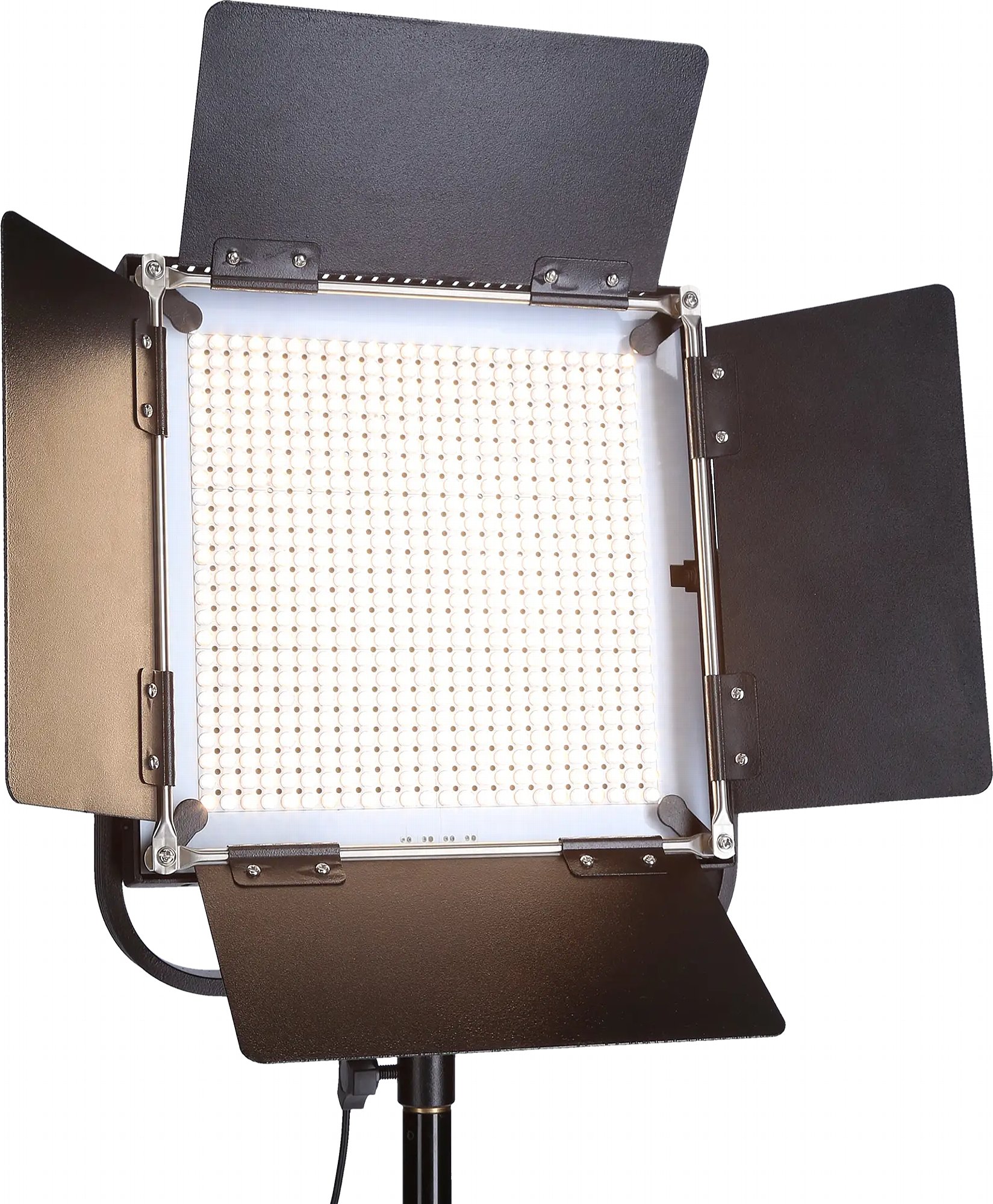

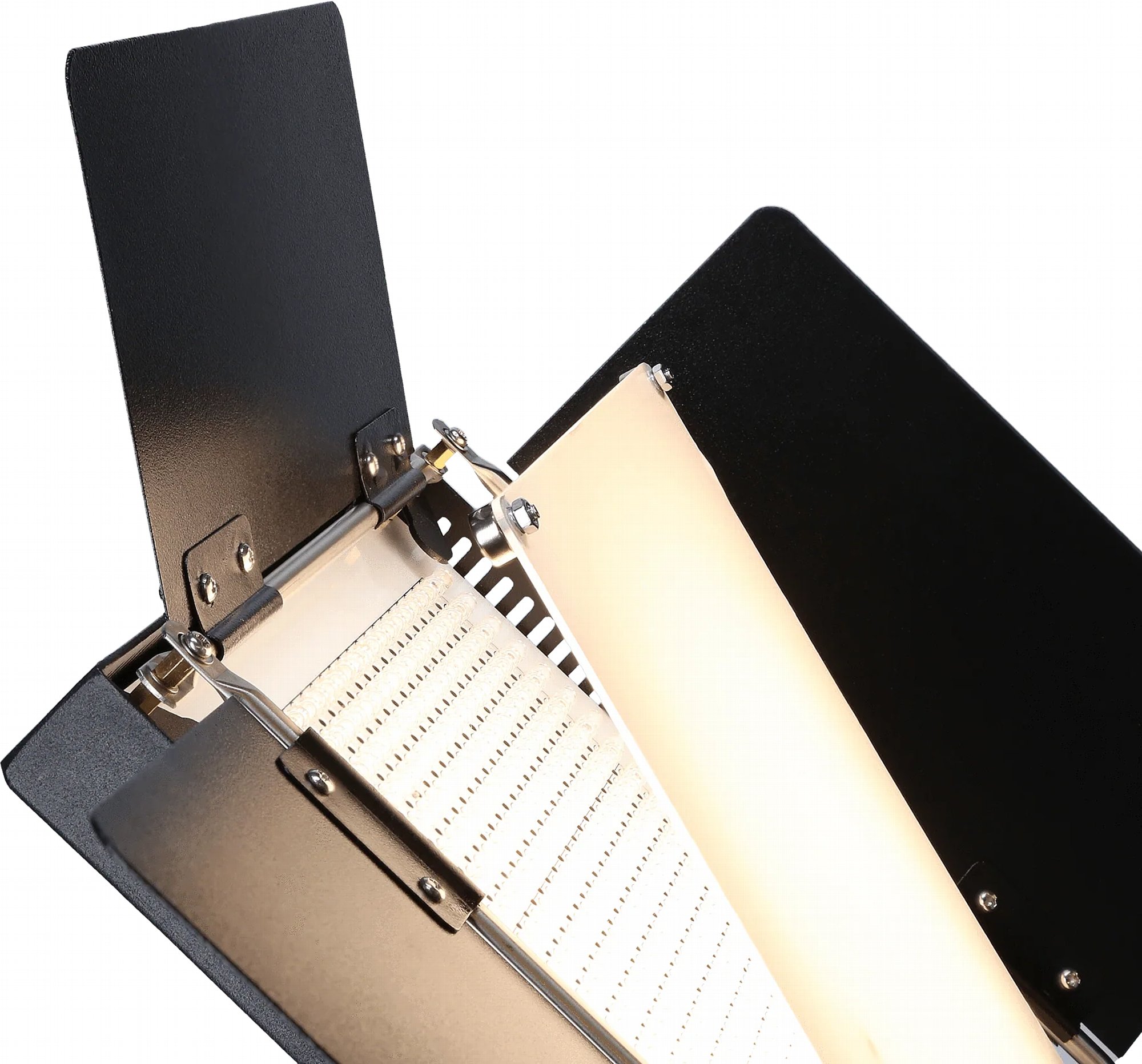

Rollei Lumen Panel 900 Bi-Color LED-Panel. [Foto: Rollei]

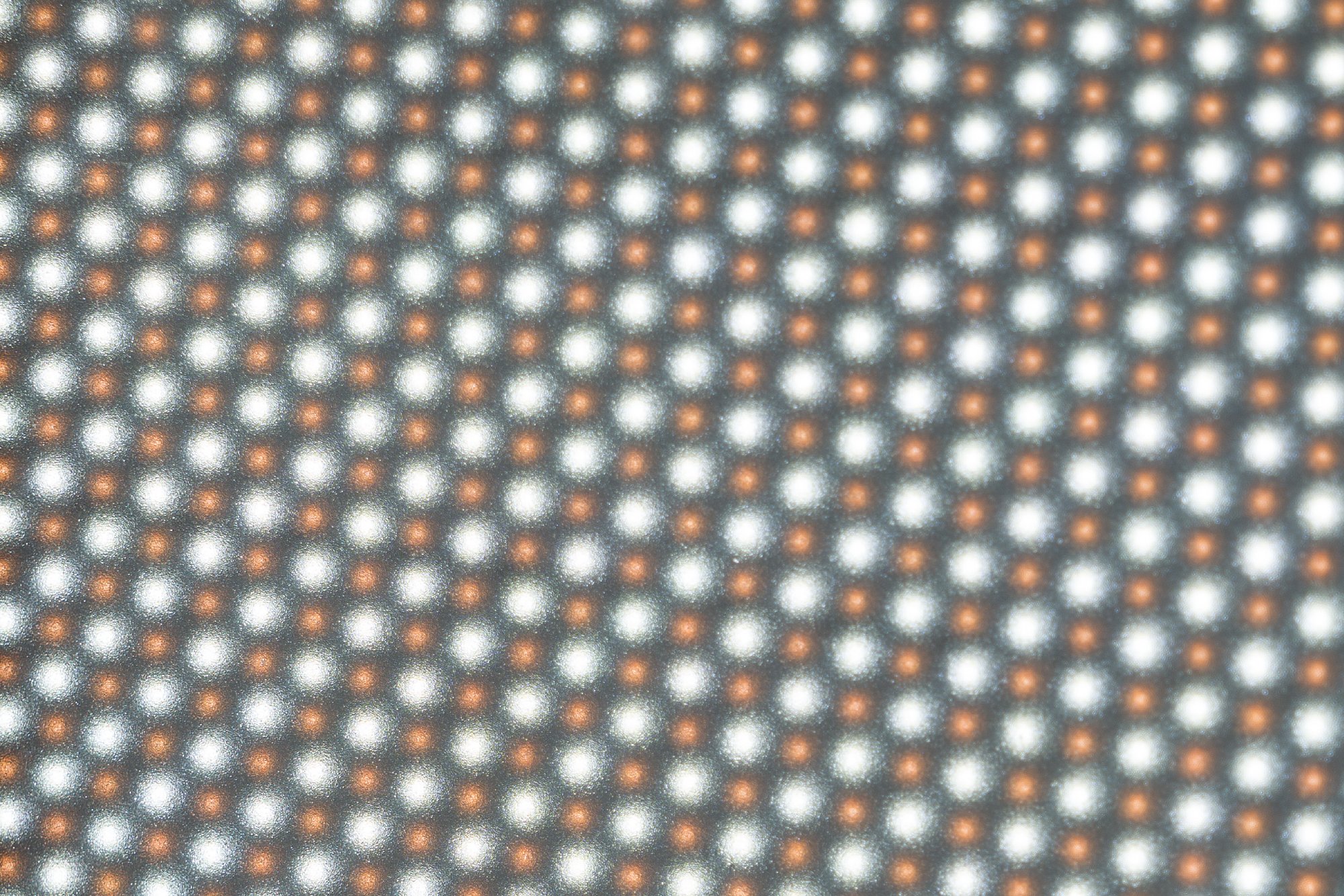

Die Original-Diffusorscheibe des Rollei Bi-Color LED Panels macht ihren Job nicht gut. Das abgestrahlte Licht wird kaum gestreut und jede einzelne LED ist klar erkennbar. [Foto: MediaNord]

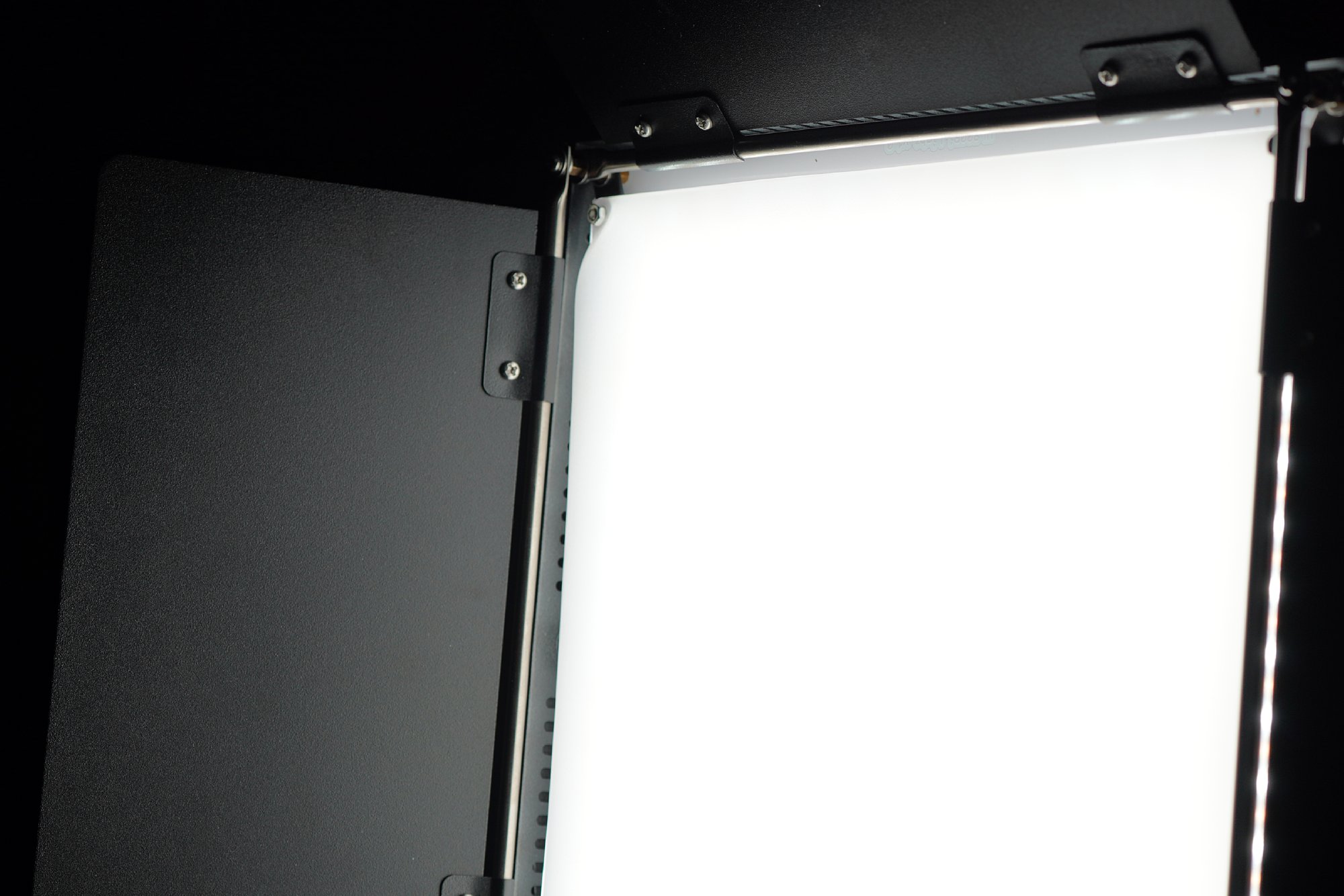

Die Entnahme der Diffusorscheibe ist dank magnetischer Halterungen des Rollei Lumen Panel 900 Bi-Color LED-Panel schnell und einfach. [Foto: Rollei]

Eine schnittfeste, ausreichend große Unterlage für den Zuschnitt ist spätestens beim Einsatz einer Bastelklinge mehr als nur empfehlenswert, zumindest wenn man den Tisch, auf dem gearbeitet wird, für mehr als nur Bastelarbeiten nutzen will. Für die Demontage der Diffusorscheibe des Lumen Panel 900 Bi-Color sind ein kleiner Schraubendreher sowie ein kleiner, passender Schraubenschlüssel nötig. Aber eine kleine Spitzzange oder eine Flachzange lassen sich zum Halten der Mutter einsetzen.

Zuschnitt

Bevor Sie allerdings die Folie zuschneiden, müssen Sie erst einmal die Diffusorscheibe aus der Flächenleuchte entfernen. Dies ist bei der Lumen Panel 900 Bi-Color recht einfach, da die Scheibe nur mit Magneten an Ort und Stelle gehalten wird. Wenn Sie die Scheibe entfernt haben, dann können Sie sich daran machen, die vier Schrauben mit Hilfe des Schraubendrehers sowie der Zange beziehungsweise dem Schraubenschlüssel zu entfernen. Nachdem die Schrauben entfernt sind, geht es mit der Folie weiter.

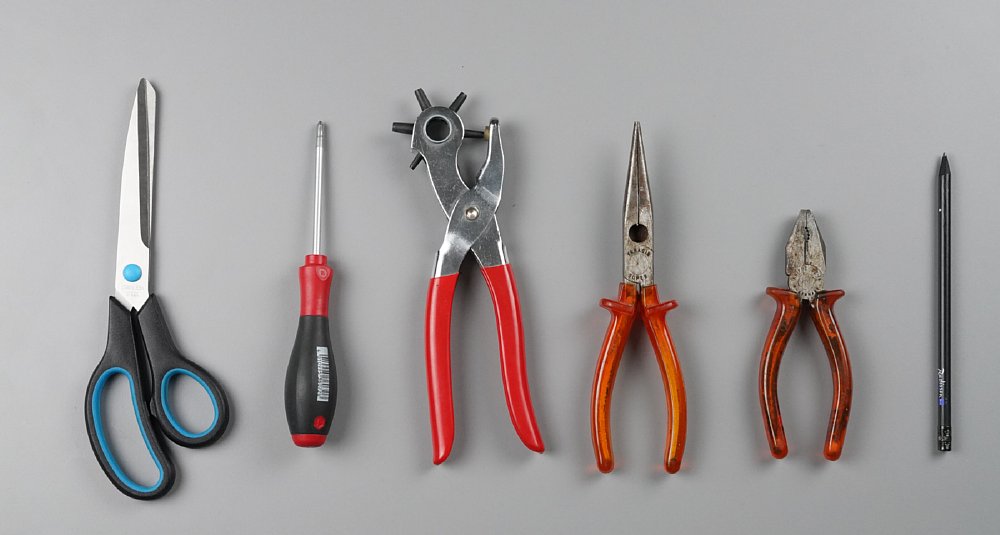

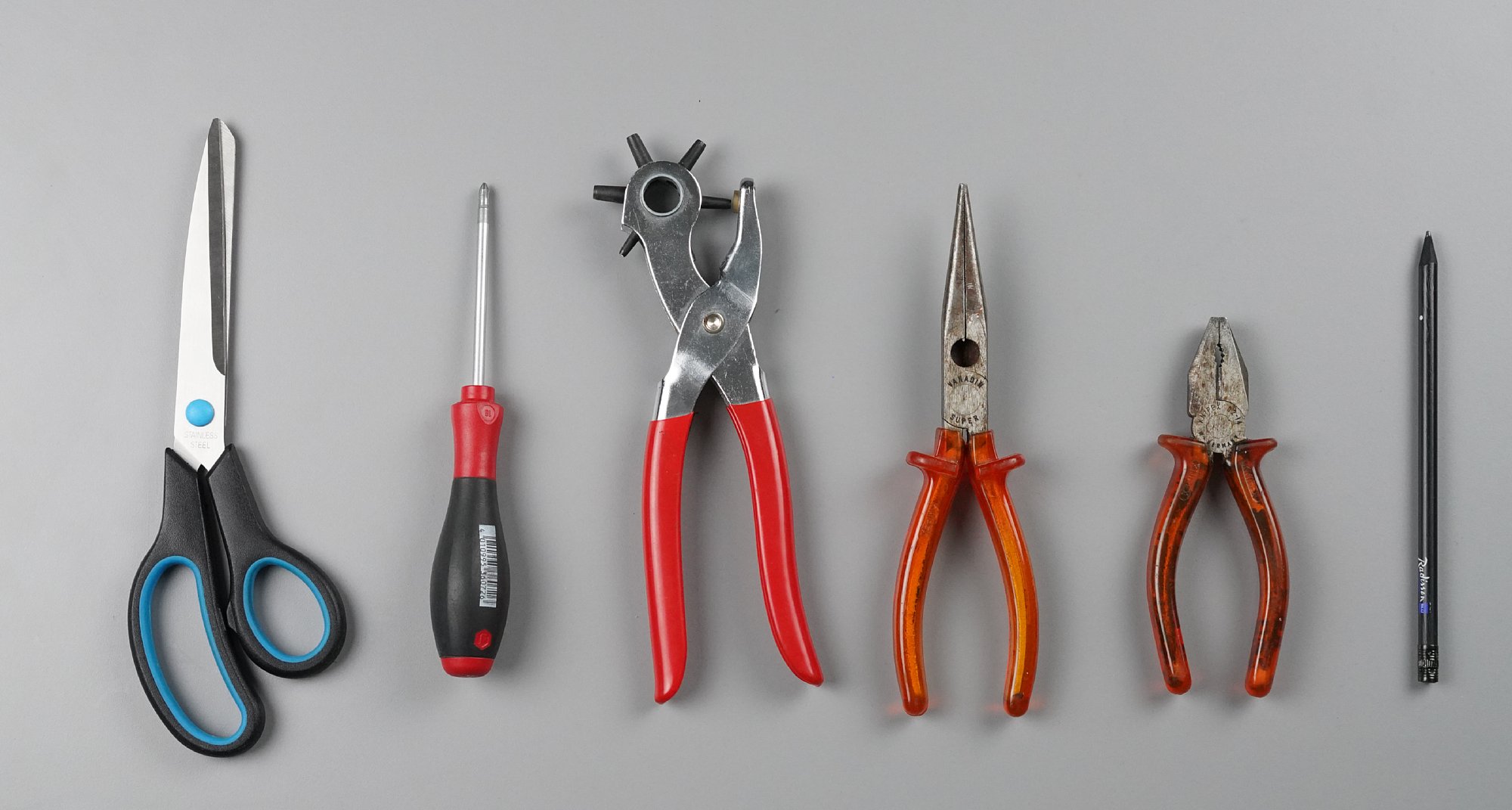

Das Werkzeug, was wir für den Zuschnitt und die Montage der Diffusionsfolie genutzt haben. [Foto: MediaNord]

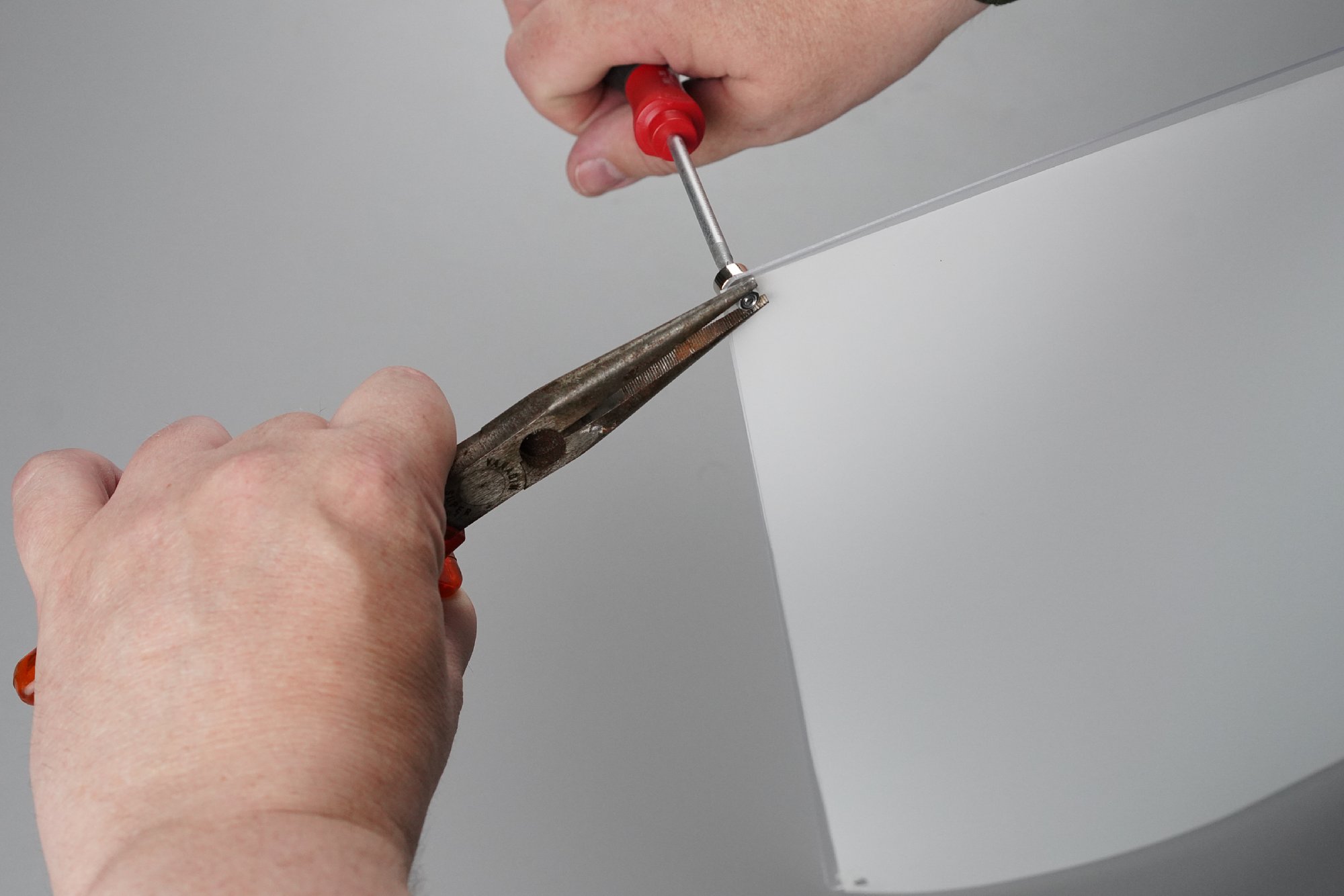

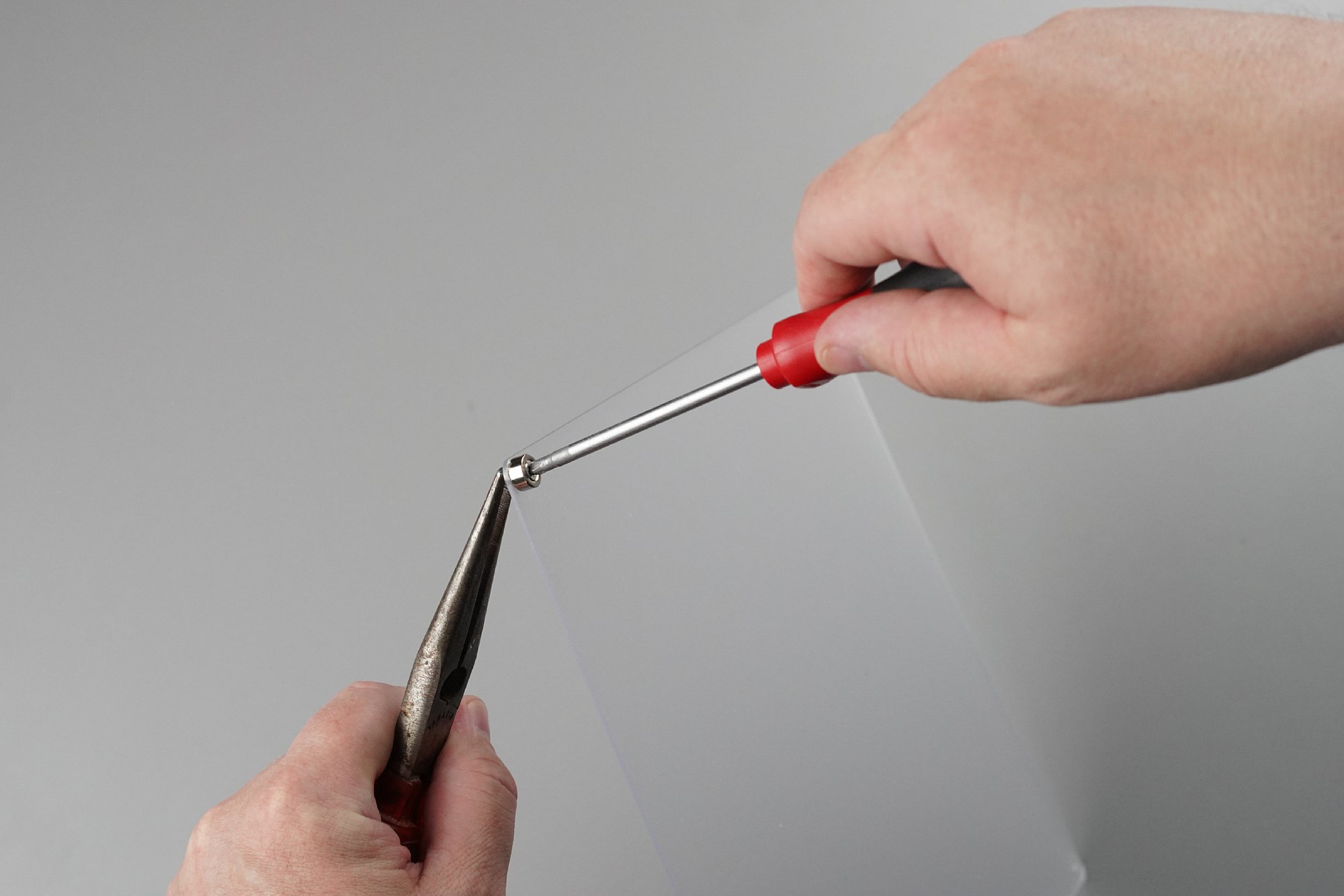

Mit einer Spitzzange lässt sich die winzige Mutter auf der gegenüberliegenden Seite der Schraube perfekt packen. [Foto: MediaNord]

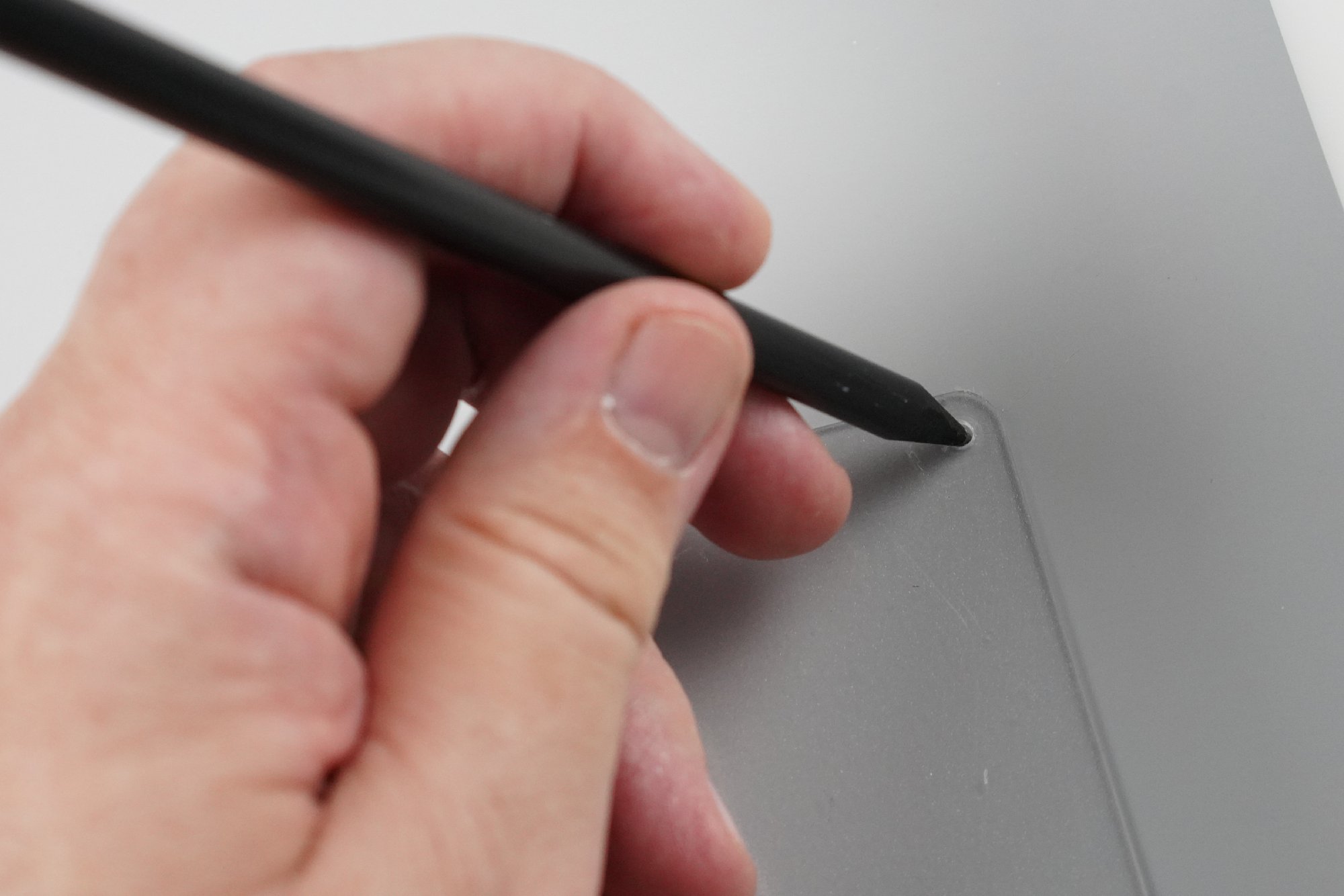

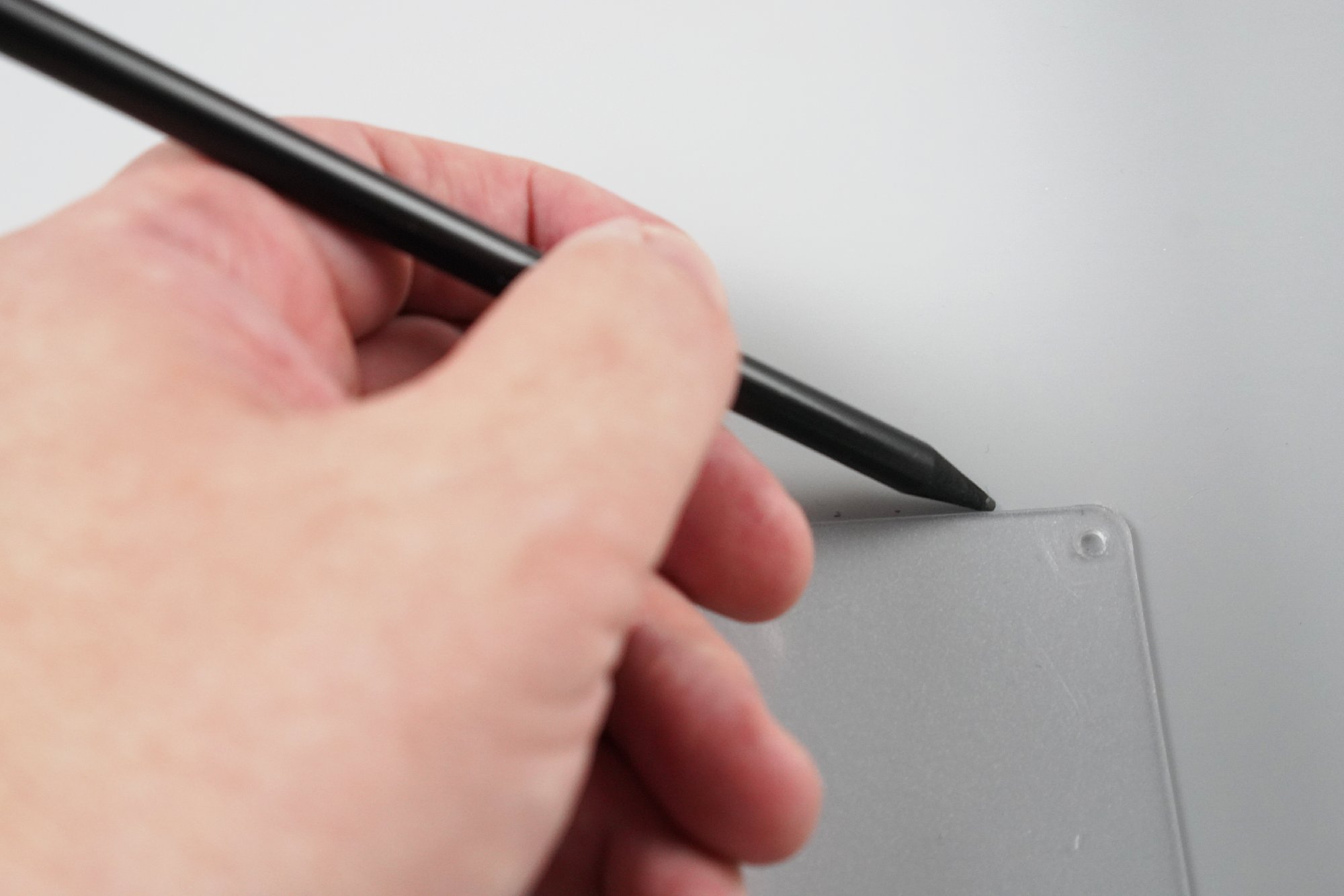

Mit einem weichen Bleistift wird einfach an der Kante der Scheibe entlang gezeichnet. [Foto: MediaNord]

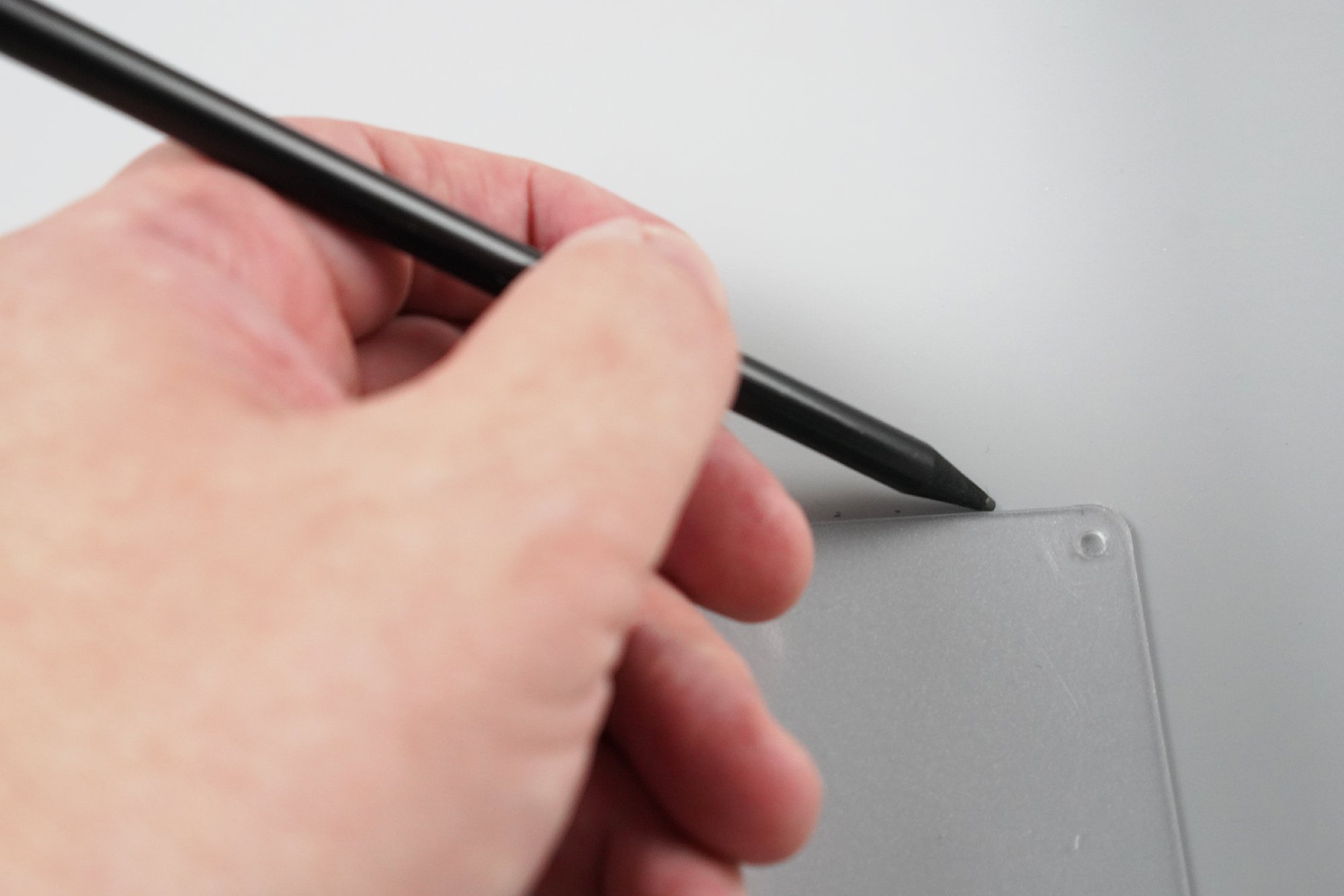

Auch die Bohrungen in der Scheibe lassen sich mit dem Bleistift einzeichnen. [Foto: MediaNord]

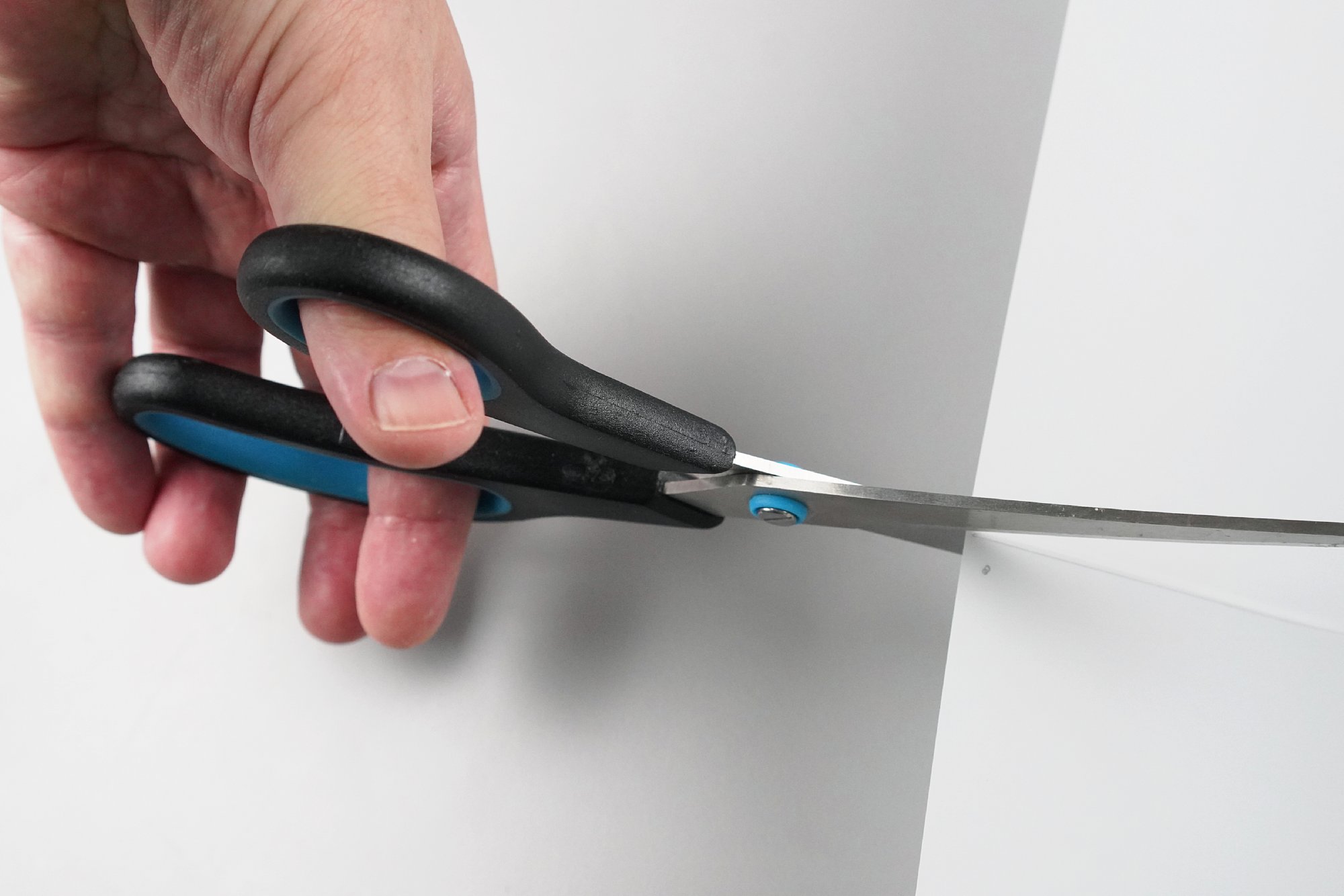

Mit einer scharfen Schere schneidet man entlang der Markierung. [Foto: MediaNord]

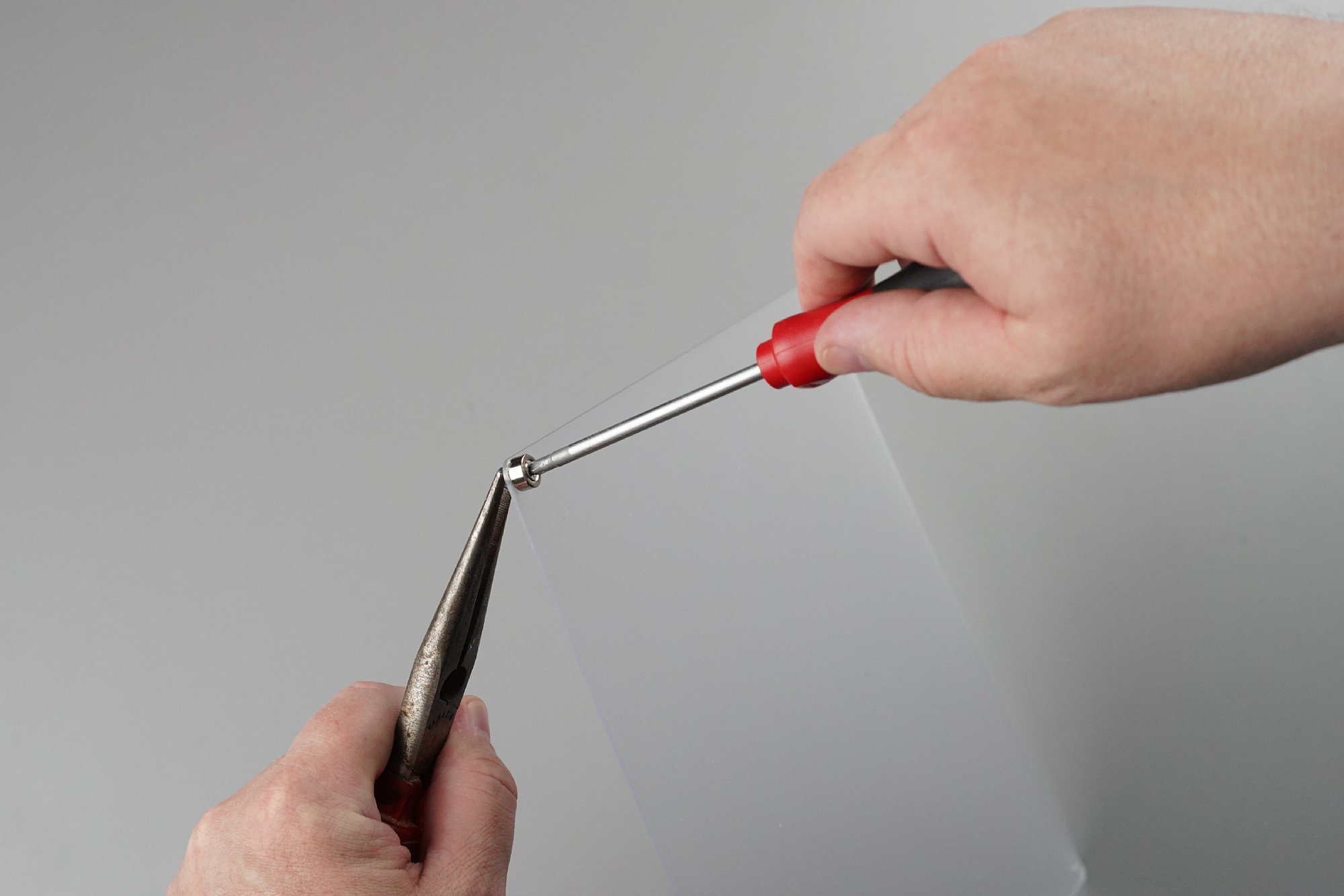

Auch bei der Befestigung der Folie sind die Spitzzange und der Schraubendreher das Werkzeug der Wahl. [Foto: MediaNord]

Sie können den Zuschnitt auf zwei Arten angehen. Entweder Sie messen die Diffusorscheibe mit einem Zollstock ab und übertragen diese Maße auf die Folie oder Sie nutzen die Diffusorscheibe ganz einfach als Schablone. Wir haben uns für die letztere Methode entschieden und die Scheibe auf die Folie gelegt, leicht angedrückt und vorsichtig an der Außenkante mit dem Bleistift die Form der Scheibe übertragen. Im Fall der Lumen Panel 900 Bi-Color betragen die Maße 25 x 25,7 Zentimeter und die Maße der Lumen Panel 600 Bi-Color Diffusionsscheibe betragen hingegen 20 x 20 Zentimeter.

Danach schneiden Sie einfach vorsichtig an der Bleistiftmarkierung entlang und achten dabei darauf, dass die Folie nicht versehentlich einreißt (sie ist aber relativ robust). Ist die Folie ausgeschnitten, können Sie den Zuschnitt auf die Scheibe legen. Im nächsten Arbeitsschritt nehmen Sie erneut den Bleistift in die Hand und markieren die Löcher der Scheibe auf der Folie. Bitte beachten Sie, dass die Scheibe sich dabei nicht verschiebt.

Diese Löcher gilt es jetzt durch die Folie zu stoßen, wofür Sie die dünne Stricknadel benutzen können. Die LeeLux 400 ist eine ziemlich stabile Folie, wir empfehlen daher die Markierung leicht einzuritzen. Das Loch muss am Ende so groß sein, dass die zuvor entfernten Schrauben durchpassen. Bei diesem Arbeitsschritt ist eine Lochzange nützlich, aber keine Bedingung. Sollten Sie eine solche besitzen, dann legen Sie am besten ein kleines hartes Stückchen Kunststoff oder Holz unter die Folie, dann kann die Lochzange die Folie besser durchstoßen.

Auch wenn man bei den Löchern oder dem Zuschnitt nicht ganz präzise war und die Folie, wie hier zu sehen, eine kleine Welle wirft, hat das auf die Diffusionswirkung keinen Einfluss. [Foto: MediaNord]

Nachdem die Löcher gemacht wurden, platzieren Sie die Folie auf der Scheibe und führen die Schrauben durch die Folie und die Scheibe. Achten Sie dabei darauf, dass die Schrauben alle von der gleichen Seite durch die Bohrungen der Scheibe gehen und dass die Folie am Ende zum Motiv zeigt. Ist auch das erledigt, können Sie die Scheibe in die Flächenleuchte legen und mit dem Fotografieren loslegen.

Andere LED-Flächenleuchten

Sollte die Diffusorscheibe Ihrer Flächenleuchte nur gesteckt sein, kann die Befestigung der Folie auch mit rückstandsfreiem Klebefilm oder Klett-Elementen bewerkstelligt werden. Bei diesem Vorgehen können Sie die Diffusorscheibe möglichweise nicht mehr als Schablone einsetzen und müssen stattdessen die Scheibe ausmessen und die Werte mit Lineal und Geodreieck entsprechend auf die Folie übertragen.
